遵循DIN 46228、DIN EN 60352-2原厂标准，分外观目视初检（现场快速判断）、尺寸标准、破坏性拉力测试、剖面金相检测、电气压降检测五级判定，适配控制柜、钢筋焊机高低压线束现场验收。
一、前置基础前提
工具必须原厂匹配必须使用魏德米勒棘轮式专用压接钳（PZ6 Roto L/PZ10 等），对应线规模具；普通杂牌压线钳、无棘轮钳子一律判定压接不合格。棘轮必须完全压合到底、听到锁止释放声，中途松手压接全部作废。
线径、端子规格一一对应0.5/1.0/1.5/2.5/4/6mm² 线缆，必须搭配同规格魏德米勒管状端头，小端子压粗线、大端子压细线直接不合格。
剥线长度严格匹配端子按端子铜筒深度剥线，多股铜丝无毛刺、无断丝，剥线不能划伤单股铜丝。
二、一级：现场目视外观快速判定（电工现场直接检查）
合格外观
绝缘压入（不合格）
铜丝回缩（不合格）
1. 铜丝导体露出标准（核心）
合格：剥好的铜丝完全填满金属铜筒，前端露出铜筒 1～2mm，能看到整齐铜丝端面；
不合格：① 铜丝完全缩进铜筒内、看不见铜头；② 铜丝伸出＞3mm，易搭邻线短路；③ 部分铜丝被挤断、飞丝、单股铜丝外翻。
2. 绝缘塑料护套压接要求
线缆绝缘外皮严禁压入金属铜筒内部（会发热碳化、绝缘变差）；
塑料护套压接区仅轻微包裹线缆外皮，不能挤压、割破线缆绝缘；
护套无开裂、撕裂、压痕凹陷过深。
3. 金属铜筒压接外形标准
铜筒开裂（不合格）
压痕裂纹（不合格）
不对称压接（不合格）
✅ 合格特征：
六边形标准压痕，左右对称、无偏压；
铜筒侧壁无裂纹、无撕裂、无穿透性破口；
压接收口紧密，筒壁贴合铜丝无空隙，无尖锐大毛刺（毛刺≤0.13mm）；
铜筒无明显扭曲、弯折变形。
❌ 一眼判定不合格外观：
铜筒两侧开裂、压痕处出现纵向裂纹；
单边挤压、压接严重不对称；
铜筒压溃、局部穿孔；
塑料护套被压钳挤裂、破损；
绝缘皮挤进金属筒内部。
三、二级：尺寸测量判定（卡尺抽检）
导体伸出长度：1～2mm，超出区间不合格；
压接后六边形外径：对照端子样本标准压接高度，偏大 = 压接不足（易松脱），偏小 = 过压（铜筒开裂、断铜丝）；
绝缘护套与金属筒交界无铜丝外露、无绝缘皮侵入金属区。
四、三级：拉力拉拔测试（机械强度判定，关键验收项）
测试规范（魏德米勒官方标准）

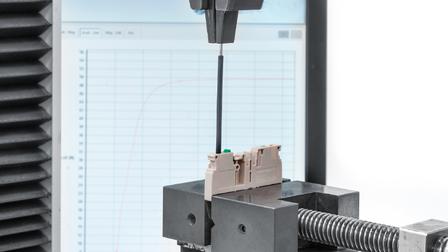

拉力试验机测试
设备：拉力试验机，匀速拉伸 25～50mm/min，缓慢加载，禁止猛拉冲击；
判定合格标准：
断裂位置：线缆铜丝本体拉断（最优合格，压接点强度＞导线）；
禁止失效模式：铜丝从端子铜筒内滑脱、端子铜筒撕裂；
各线径最小拉力参考（DIN 标准）| 导线截面积 | 最小合格拉力 (N)| 不合格现象 ||----|----|----||0.5mm²|≥90 | 轻易拉出、轻微拉动就滑动 ||1.0mm²|≥115 | 晃动有间隙 ||1.5mm²|≥155 | 振动后虚接发热 ||2.5mm²|≥195 | 焊机震动容易松脱 ||4.0mm²|≥260 | 大电流回路发热严重 ||6.0mm²|≥320 | 动力端子打火隐患 |
简易现场替代测试（无拉力机）
一手握紧端子，一手匀速用力拉扯导线，导线不滑动、不脱出为合格；轻轻一拽就滑动 = 压接不足，直接报废。
五、四级：剖面金相切片检测（实验室 / 批量抽检）
剪开压接铜筒观察内部铜丝贴合状态，高标准控制柜验收使用：✅ 合格剖面：
多股铜丝被六边形压痕均匀挤压，所有铜丝紧密贴合无空隙；
无单股铜丝被切断、挤断；
铜筒内壁与铜丝完全金属贴合，无隔离间隙；
绝缘皮完全隔离在金属筒外部。
❌ 不合格剖面：
局部空隙大、铜丝松散（压接不足，接触电阻大发热）；
多股铜丝被压钳切断；
绝缘塑料挤入导体接触区；
铜筒内壁出现裂纹。
六、五级：电气性能检测（焊机高温、大电流场景必查）
1. 电压降测试（最实用，排查虚接发热）
同规格、同长度线缆对比，通额定工作电流，压接端子处压降差值过大 = 压接不良；压接不合格端子接触电阻大，通电快速升温，焊机控制柜极易出现绝缘碳化、打火。
2. 温升测试
长时间通额定电流，端子无明显升温、无发烫；虚接端子几分钟就烫手。
七、工业现场高频不合格压接危害（钢筋焊机重点）
压接不足：震动后端子松脱，大电流打火、发热，烧毁端子绝缘，绝缘电阻下降；
过压开裂：铜筒破裂进水、进铁屑，相间漏电、短路；
绝缘皮压入金属筒：通电高温融化尼龙，产生导电碳粉，绝缘变差、PLC 模拟量漂移；
铜丝回缩虚接：焊机起弧瞬间产生电压尖峰，出现间歇性通讯故障、设备误动作。
八、完整合格判定流程（车间验收标准步骤）
目视检查：铜丝伸出长度、护套、铜筒有无开裂变形；
卡尺抽检：测量导体外露尺寸；
随机抽样拉力测试：导线拉断为合格；
批量抽检切片剖面（新项目 / 大批量线束）；
通电温升 / 压降抽查（动力、焊机主回路端子）；全部满足即为魏德米勒标准合格压接。
